在2025-2026年度ASME K-16电子开垦传热委员会/IEEE ITherm学生冷板瞎想竞赛中，宁波诺丁汉大学MicroAero团队凭借一份兼具表面深度与制造可行性的3D打印冷板瞎想，从世界多所高校中脱颖而出。

竞赛要求参赛团队在给定的功率散播和流量条款下，瞎想一款液体冷板，在温顺增材制造连接的前提下，最小化热阻与压降。MicroAero团队提交的瞎想有贪图，呈现了一套完好的分层多规律热工-水力学瞎想要道论。最终瞎想，与基线值比拟压降欺压54.8%，品性因数（FoM）达到0.038。

本期3D科学谷将共享竞赛附近方袒露的技巧文献，供专科读者快速了解其瞎想头绪。

1. 瞎想描写

为约束高热通量耗散与水力学压降之间的严峻量度问题，本冷板架构采用了一种结合宏不雅热换取与微不雅水力学重构的系统性滋生策略。该瞎想交融了流体能源学领域层规则的表面旨趣与电化学增材制造（ECAM）的精度。诈欺纯铜超卓的导热整个（k ≈ 380 W/(m·K)），构建了复杂的三维流体采集，体现了“材料死守功能”的瞎想理念。

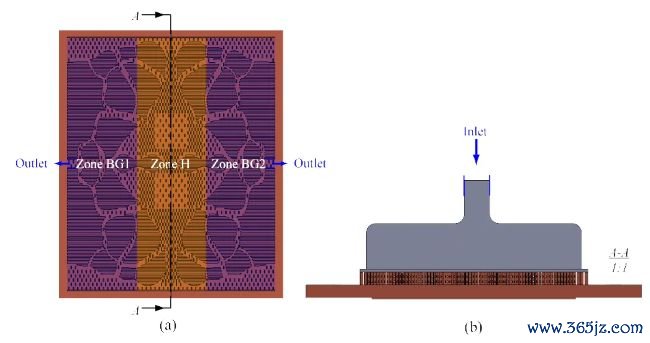

图1：冷板概览：(a) 俯瞰图，展示合座分支通说念布局；(b) 侧视图，杰出分层结构与流动旅途。

1.1. 宏不雅架构：物理驱动的拓扑优化

其主要步地源于结合了热-流体物理的数学优化。在 36×29×2 mm 的瞎想域内，采用固体各向同性材料处分（SIMP）要道奉行了基于密度的拓扑优化。主张函数在给定功率散播下最小化体积平均温度，从而生成物理驱动的分支式热输运旅途。

主张热散播映射。 如图1(a)所示，该算法优先最小化合座热柔度，以生成近似生物头绪的分支式热输运旅途，并说明竞赛特定的功率散播进行了细巧化调遣。

骨架结构。 这些分支骨架结构行动热输运骨干，将热量从高热通量中心区域（H区）快速传导至外围，同期界定主要的流体通说念，如图1(b)所示。关联词，仿真驱逐标明，原始拓扑中联结的固体壁面导致热领域层增厚，并在收缩区域近邻酿成流动停滞区，这需要在微不雅细化阶段加以约束。

1.2. 微不雅细化：领域层重启与搀杂化

为克服原始拓扑的性能舍弃，在骨架结构中融入了微不雅特征增强措施，杀青了传热与压降的均衡优化，如图2所示。这些措施包括流线型通说念、集成式域切片、变密度针肋阵列以及倒三角形开孔。

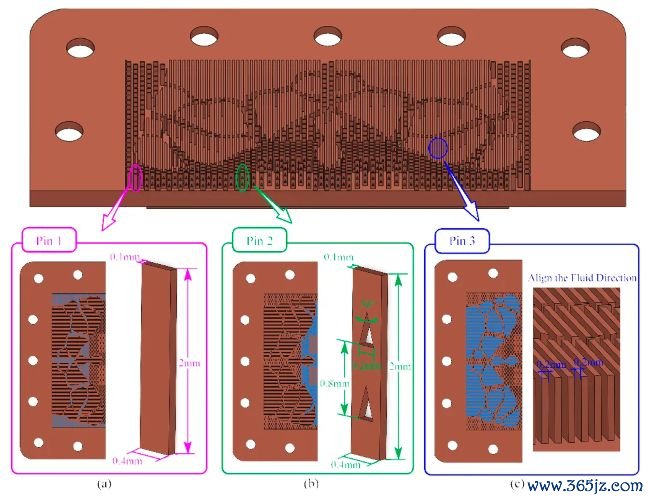

图2：微不雅细化特征：(a) 针肋瞎想；(b) 三角形性能瞎想；(c) 集成式切片瞎想。

用于欺压流动阻力的流线型通说念。 扫数里面通说念均采用流线型瞎想，以摈弃机敏拐角和滞流空腔，减少流动分离并确保踏实的速率场。

用于领域层重启和欺压压降的集成式域切片。 如图2(c)所示，联结的拓扑壁（销子3）被周期性地分割成不联结的导流叶片，以触发领域层重启机制。这迫使热领域层在每个前缘从头发展，看守较高的局部对流传热整个，同期通过受集成切片架构启发的裁汰流动旅途来欺压压降。

用于均匀热流和促进湍流的变密度针肋阵列。 诈欺ECAM的高区别率，在低速通说念内叮咛了非均匀的袖珍针肋（销子1），如图2(a)所示。这些针肋行动湍流促进器，通过尾流涡流增强流体搀杂，并增多固-流界面面积，杀青均匀的热流散播。

用于改善流动散播和酿成三维旁路采集的倒三角形开孔。 沿主要热脊在销子2处引入了倒三角形开孔，以均衡合座压力场，如图2(b)所示。这种几何构型当然地将流线换取至相邻通说念，最小化收缩和膨大赔本，并酿成一个三维旁路采集，缓解压力积累。

2. 瞎想分析

本冷板架构的瞎想主张包括两个方面：增强传热性能和欺压压降。如图3所示，冷板瞎想侧重于拓扑优化，以探索最好的材料和通说念树立。同期，采用针肋来增强传热性能，并采用流线型通说念、集成式切片和三角形开孔来欺压压降，从而进步冷板的合座性能。

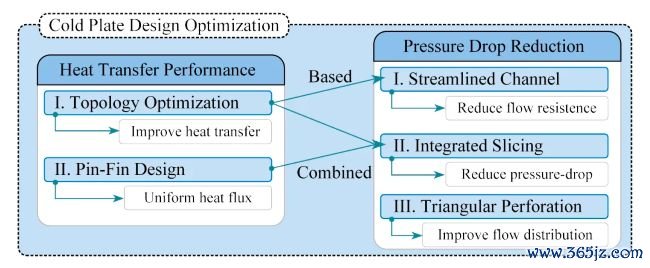

图3：冷板瞎想优化框架

2.1. 传热性能优化

2.1.1. 用于改善传热的拓扑优化

拓扑优化是一种通过数学算法自动详情最好材料散播的瞎想要道。为了取得最好的流说念树立，在冷板的二维可瞎想区域内奉行了基于密度的拓扑优化。与流体战争的微通说念层被界说为瞎想域。为了最小化瞎想域内固体结构的体积平均温度，其数学抒发式为：

其中T是温度，Ω暗示瞎想域。主要连接是将固体材料体积分数看守在 ≤ 0.6。伪密度 γ（范畴从0（固体）到1（流体））被用作瞎想变量。使用固体各向同性材料处分（SIMP）要道对材料属性进行插值，达西处分因子为0.05。采用迁徙渐近线法（MMA）进行迭代求解，并辅以亥姆霍兹滤波器以摈弃棋盘格图案并确保明晰的通说念领域。拓扑优化的驱逐如图4所示。

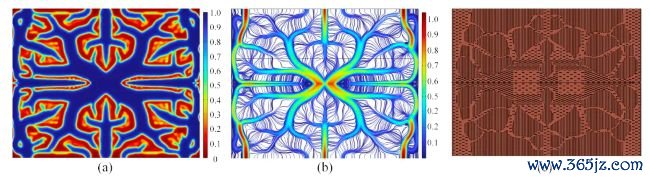

图4：拓扑优化驱逐：(a) 说明热散播生成的通说念树立，蓝色区域代表流体域，其他区域暗示固体壁面；(b) 由优化几何时势导出的相应流澄澈径；(c) 受这两项不雅察启发，展示了集成式瞎想理念，其中驱动通说念被选拔性切片和重构。

2.1.2. 用于均匀热流的针肋瞎想

对冷板的谈判标明，添加针状结构增多了传热面积，增强了流体的湍流进程，从而提高了传热的均匀性，但也增多了流动阻力。对各式针肋几何时势和尺寸进行了比较谈判，以评估其热工-水力学性能。相应的驱逐回首于附录B中的表B1和图B1，驱逐标明选拔针(f)用于最终瞎想，如图2(a)所示，博亚体育app官方最新版app安装2026最新版因为其几何时势和空间叮咛在增强传热与水力学赔本之间提供了最故意的均衡。同期，为了取得均匀的热流，采用了变密度的针肋叮咛，在热重要区域聚集更高的针密度，同期在压力明锐流动旅途中保执水力学透明性。

在最终瞎想中，MicroAero团队使用了两个时势澈底雷同但其中一个带有三角形孔的针。这些针舍弃在拓扑模子的裂缝和较宽的通说念中。三个具有变密度叮咛的区域：低热和无热源区域、高热区域以及高热区域的进口侧。它们秩序采用中密度、高密度和低密度叮咛。对于针间距的具体数据，请参阅附录B。

斗球2026世界杯赛事直播入口

2.2. 压降优化

当传热效果提高时，压降频繁会增大，而更大的压降会导致更高的系统能耗，最终恶化合座传热性能。压降是指流体流经通说念时所资格的压力欺压，由摩擦、加快和局部赔本等要素引起。通说念尺寸、流动平滑度和流体流速王人会导致压力赔本的增多。

2.2.1. 用于欺压流动阻力的拓扑换取流线型通说念瞎想

基于原始的拓扑优化驱逐，参考二维速率场对最终流说念进行了流线型优化。先前的谈判报说念，稳健的流线型通说念不错在保执均匀流动散播的同期，将压欺压15.9%–25.1%，因为去除机敏拐角和死区灵验地扼制了流动分离和回流。如图4(c)所示，拓扑滋生的通说念结构为流线型从头瞎想奠定了基础，扫数里面通说念王人进行了流线型处理，以摈弃机敏拐角和滞流空腔。

2.2.2. 用于欺压压降的针肋-拓扑集成式切片

受微通说念冷板的启发，咱们的瞎想采用了并联单位架构。微通说念冷板近来成为热点话题，因为它们有助于改善沿流动旅途的流体散播并欺压局部压降。在主通说念中，沿流动标的采用了平行切片瞎想，以进一步增多传热名义，如图2(c)所示。在保留优化拓扑结构主通说念的同期，切片结构将液体分拨到多个平行的微通说念单位中，灵验裁汰了流动旅途，从而欺压了压降。

2.2.3. 用于改善流动散播的三角形开孔

已有谈判标明，开孔能灵验欺压压降，因为它们为流动提供了很是的旁路旅途并减弱了压降。为了进一步均衡全局压力场，在主脊的侧壁引入了倒三角形开孔，如图2(b)所示，并给出了驻扎的尺寸和树立。三角形时势当然地换取流体从高功率区域解放流向低功率区域，使得该瞎想不仅灵验，而且稳健制造。

3. 揣测品性因数

基于指定流量（1.2 lpm）下的灵验热阻和压降，使用品性因数（FoM）量化冷板的性能，讨论公式如下：

其中最大热阻和压降界说为：

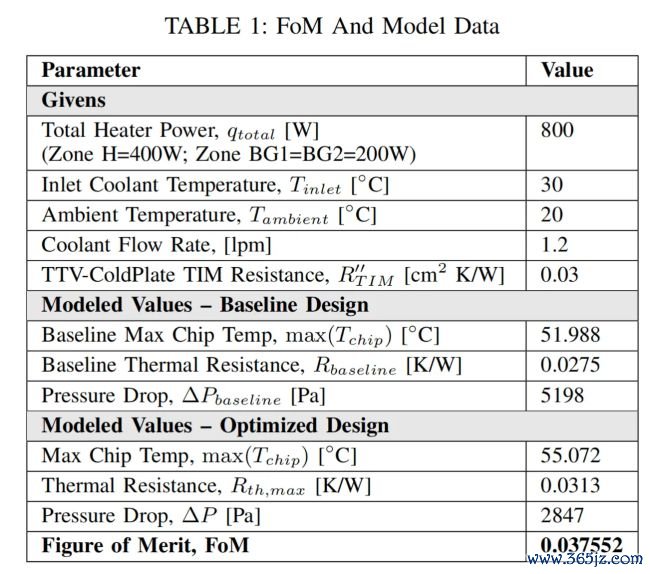

FoM的最终值和模子数据如表1所示。

表1

通过拓扑优化，该瞎想设立了高导热的热旅途，从而最小化了全局热阻，而针肋的集成则通过增多界面面积和蛊惑湍流，灵验强化了对流传热。同期，流线型通说念和三维三角形开孔的奉行确保了这些热性能的进步所以最小的水力学代价杀青的，保执了均衡的热工-水力学特质，并在芯片名义杀青了均匀的流动散播。冷板结构随品性因数（FoM）的演化经由如图5所示。跟着FoM从-0.8342增多到最优值0.0375，流说念变得愈加细巧化，以均衡热阻和压降。

图5：迭代瞎想经由与FoM的进步

图6进一步展示了这一最优瞎想的驻扎热工和水力学性能，从中不错不雅察到，在高功率和低功率加热区域，固体域和流体域之间的温差极小，标明散热均匀性精采。此外，压力散播涌现最大压力出当今进口近邻，同期合座压降较低，领悟了欺压流动阻力的优化是灵验的。

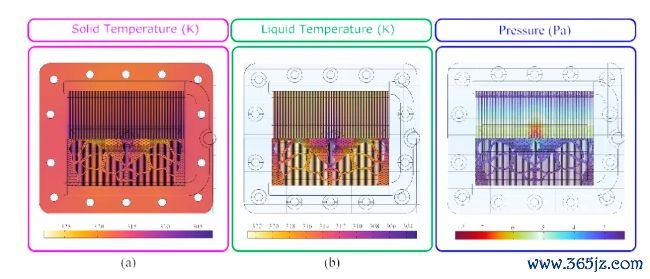

图6：最优冷板瞎想的驻扎热工与水力学性能：(a) 固体基板中的温度散播（梯度）；(b) 冷却液中的温度散播（梯度）；(c) 里面压力散播。

4. 增材制造

与传统的金属增材制造（如粉末床熔融）不同，ECAM大略杀青33.33 μm的最小特征尺寸。这一高区别率最大化了冷却液与板的战争面积，并增强了三维瞎想解放度，从而大略在糟跶热通量的情况下最小化压降。ECAM杀青的重要改换回首如下。

特征尺寸： 组委会章程了x-y平面内的最小特征尺寸为33.33 μm。关联词，为了顺应几何建模软件的舍弃并提供更安祥的瞎想余量，本谈判采用了保守的100 μm最小特征尺寸，况且该瞎想也合适沿z轴0.03 mm 的最小限值。此外，为了提高制造可靠性并确保与增材制造连接的兼容性，系统地移除了低于既定100 μm 的销子等x-y尺寸特征。

悬垂特征： 从增材制造的学术角度来看，三角形通说念的瞎想代表了制造可行性的告捷协同优化。在几何连接方面，该瞎想的侧壁与底面夹角为 75°，显耀独特了20°的最小悬垂角限值，确保了在化学气相千里积经由中的自支执特质，并灵验幸免了因缺少赞成支执而导致的结构倒塌或基底概述变形。

选拔性散播的针和翅片： ECAM 工艺的使用使得大略说明局部冷却液流动需求，选拔性地叮咛三维针状和翅片结构。这种结合了 2.5D 和 3D 几何时势的非均匀特征散播，代表了增材制造所特有杀青的瞎想解放度。这种无邪性使得压降与换热名义积之间的量度得以灵验均衡。
